概 述

CH536芯片是一个内嵌USB总线主机和设备控制器的8 位iFlash单片机。

CH536芯片使用单时钟周期的RISC精简指令集，支持14MHz系统主频，提供4K长度的可多次编程的程序ROM，384字节的RAM 和SFR专用功能寄存器，以及独立的16级堆栈，支持12Mbps 全速或者1.5Mbps低速USB传输，提供主从SPI、异步串口、PWM定时/计数器常用功能模块。

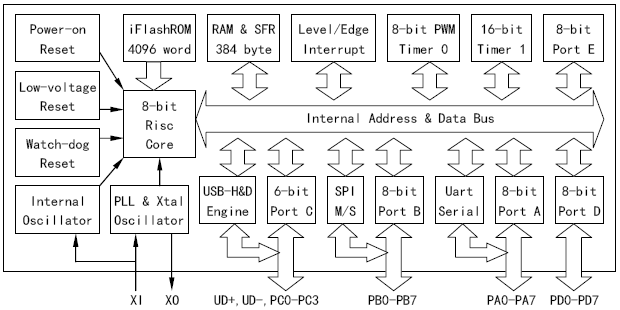

下面为CH536的内部框图，仅供参考。

特 点

> 优化的8 位RISC精简指令集，实现兼容CH341芯片的USB转串口功能仅需550条指令。

> 指令为单时钟周期（跳转除外 ），支持0～14MHz主频，使用USB功能模块时为6MHz 或12MHz。

> 提供4K容量的可多次编程的 iFlash?程序ROM，支持在板编程。

> 提供384字节的RAM和SFR专用 功能寄存器，提供完全独立的16级堆栈。

> 程序空间预留64字节可用于准 EEPROM存储区域，支持千次擦写。

> 支持1.5Mbps低速和12Mbps全 速USB通讯，兼容USB V2.0，外围元器件只需要晶体和电容。

> 支持USB Host主机功能和USB Device设备功能，内置2 端口USB Hub根集线器。

> 支持常用的低速和全速USB设 备的控制传输、批量传输、中断传输、同步/实时传输。

> USB Device设备功能完全兼容 CH534。

> 硬件全双工异步串口，支持串 口通讯波特率50bps～3Mbps。

> 串口支持5、6、7 或者8个数 据位，支持奇校验、偶校验、空白、标志以及无校验。

> 提供时钟速度为24MHz、12MHz 、6MHz或者更低频率的SPI主机和设备控制器。

> 8 位自动重加载定时器0，用 于产生串口波特率、最大6MHz 可编程时钟或者8 位PWM输出。

> 第二组独立的PWM 输出。

> 提供16位定时器1。

> 支持中断源：4位输入电平变 化中断、1位输入边沿中断、定时器中断、串口中断、SPI中断、USB中断。

> 内置电源上电复位、低电压复 位以及可选的看门狗复位。

> 提供 41个I/O引脚（含USB和XI），可选上拉电阻。

> 支持 5V电源电压和3.3V电源电压甚至2.8V电源电压。

> 提供 LQFP48、SOP28和SOP16无铅封装，兼容RoHS，可以提供DIP28转换板。

封 装
